Шлифовка зеркала

Шлифовка 158-мм зеркала

  После окончания обдирки шлифпорошком 0,4 мм я перешел к шлифовке изготовленным шлифовальником. Шлифовка принципиально не отличалась от обработки 115-мм зеркала, основное отличие заключалось в применении заводских микропорошков на стадии тонкой шлифовки. Поэтому работа была выполнена значительно быстрее и поверхность оказалась лучше подготовленной к полировке. Следующая таблица отражает время, затраченное на различные этапы шлифовки:

№№
п.п.
№ абразива Вид абразива Положение шлифовальника Время шлифовки
1 40 электрокорунд белый сверху 30 мин.
2 40 электрокорунд белый внизу 1 ч.
3 10 карбид бора внизу 2 ч. 30 мин.
4 5 карбид бора внизу 45 мин.
5 3 карборунд внизу 45 мин.
6 М28 карборунд внизу 2 ч.
7 М14 карборунд внизу 2 ч.
8 М10 карборунд внизу 2ч. 30 мин.

На практике, правда, все прошло не так гладко: опять расклеился шлифовальник, и из-за этого пришлось перешлифовывать, т.е. возвращаться с последней стадии тонкой шлифовки к шлифовке карбидом бора №5, чтобы пришлифовать инструмент после "ремонта". После этого мне пришлось заново пройти все стадии средней и тонкой шлифовки примерно в те же сроки.

К концу работы шлифовальник опять расклеился, но, все же, удалось довести работу до конца. Внимательный осмотр покрытия показал, что оно отклеивается в местах плохого контакта при отливке, когда мы кладем основание на форму, залитую смолой. Поэтому я советую перед укладкой не только обезжиривать поверхность металлического диска, но и смазывать ее эпоксидным клеем.

В процессе шлифовки рабочей поверхности была выполнена тонкая шлифовка обратной стороны зеркала, а также подправлены фаски.

Контроль чистоты поверхности производился при помощи микроскопа с окулярным микрометром, но больше в косо отраженных лучах света - приобретенный при обработке 115-мм зеркала опыт позволял оценить качество шлифовки "на глаз", "на просвет" и "на ощупь". Кривизну поверхности определял при помощи сферометра. Царапин на зеркале перед переходом к полировке не было: залогом к этому были заводские абразивы, которые я еще дополнительно отмучивал, и аккуратность в работе.

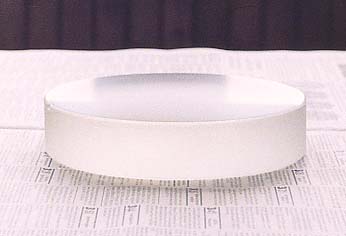

Тонко отшлифованное 158-мм зеркало
